一. 主動軸端拆卸步驟:

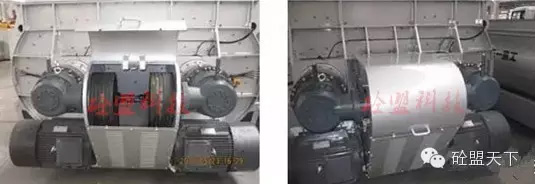

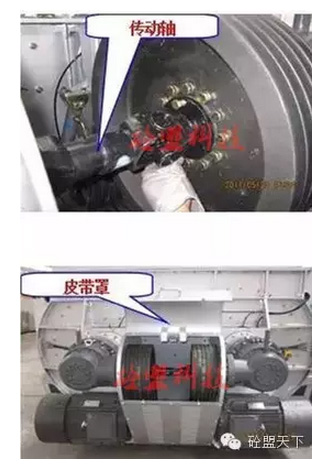

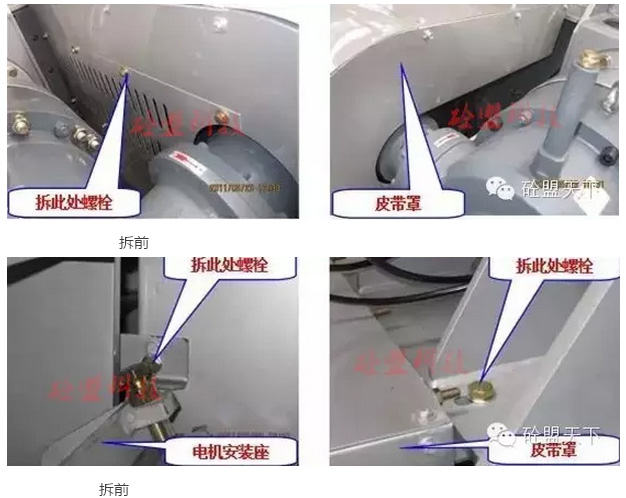

1,取下皮帶罩
1)先將兩邊側板取下
2)再將整個皮帶罩取下

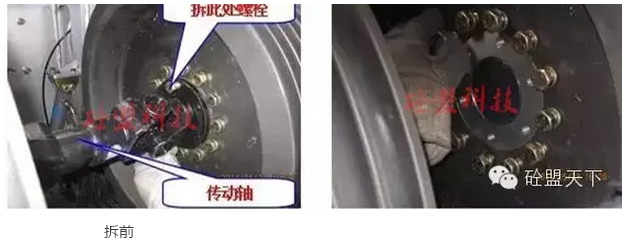

2;取出聯軸器

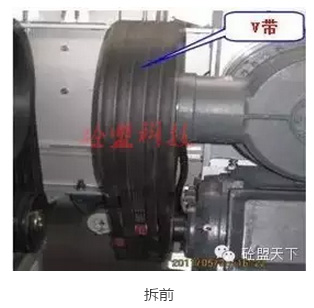

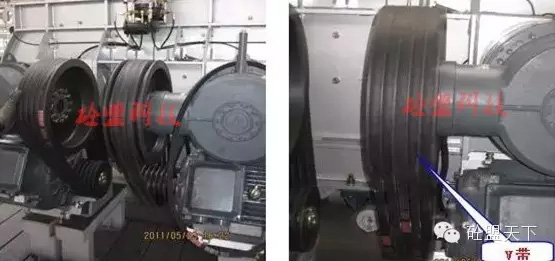

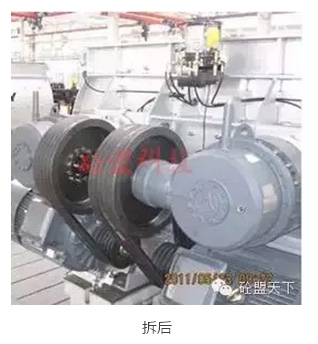

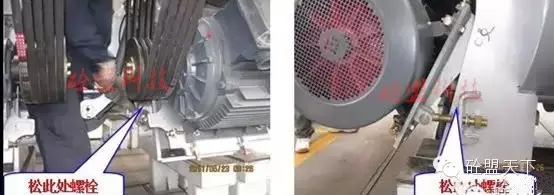

3;取出V型皮帶
1)松動電機底座的螺栓,使電機底座上升50mm左右
2)將V型皮帶撬出

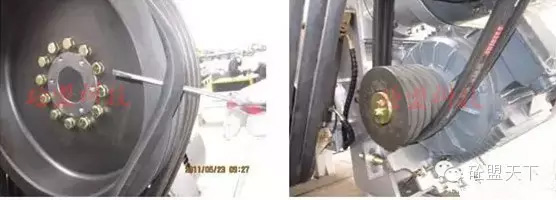

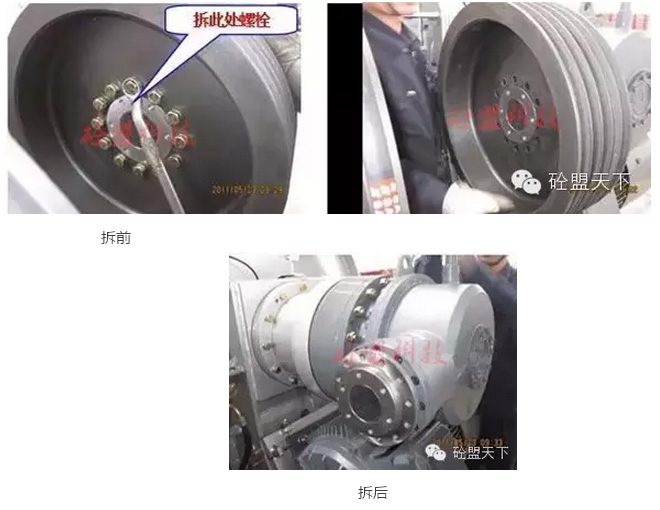

4,取下減速機皮帶輪

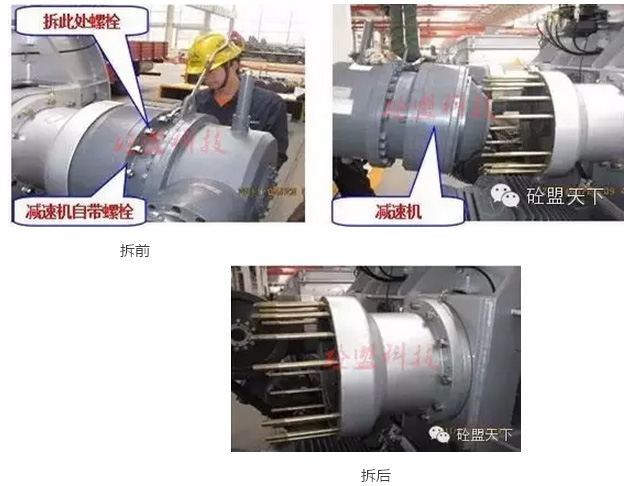

5,取下減速機
注意事項:
1》如電機過高影響拆卸減速機,請鎖緊電機底座螺絲栓,使電機底座下降,具體參照V型皮帶拆卸圖
2》由于減速機過重,在外拆卸時請用相關設備(如電動或手動葫蘆)輔助拆卸,勿用人力,切勿受傷。
3》請注意勿拆減速機自帶螺栓(同減速機同色螺栓)

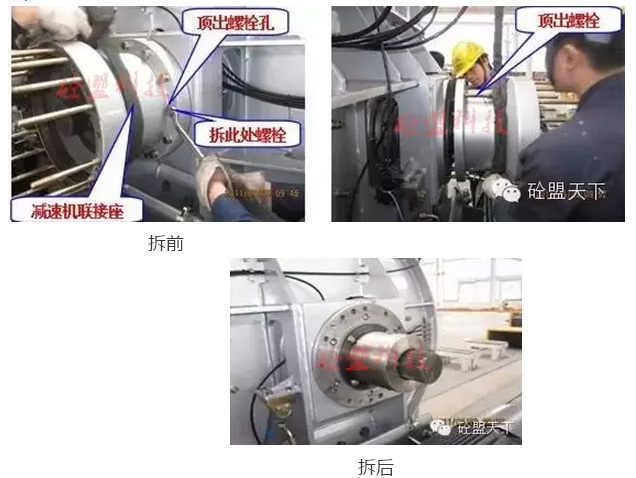

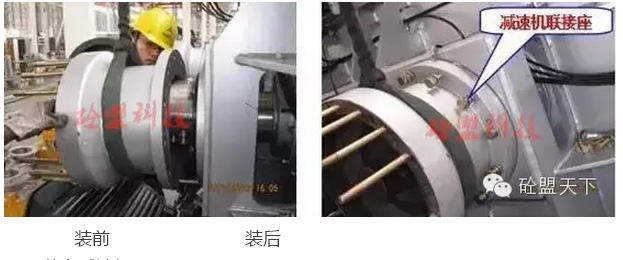

6,取下減速機聯接套
注意事項:拆卸減速機聯接套時,必須用頂出螺栓慢慢將聯接套頂出。

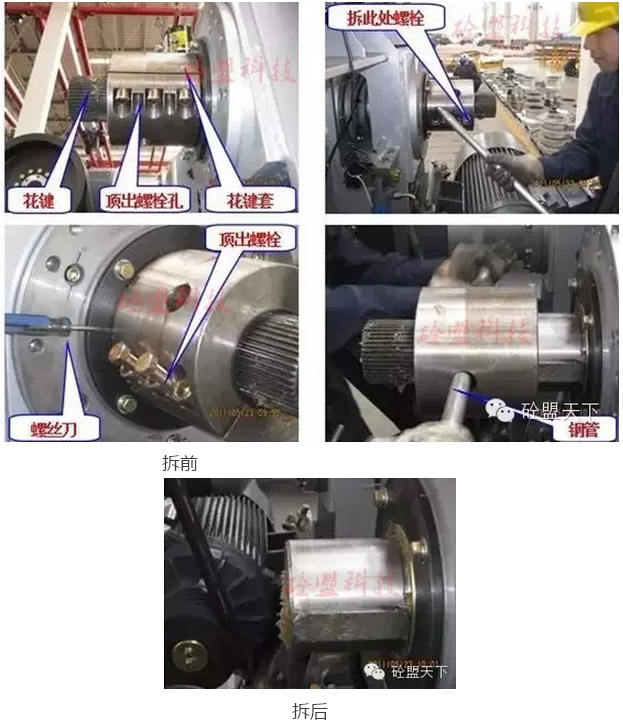

7,取出花鍵套與花鍵
注意事項:
1》先將花鍵套的鎖緊螺絲松掉,再用自帶的頂出螺栓將花鍵套頂松。
2》如圖所示用螺絲刀或扁撬棍將花鍵套慢慢撬出。
3》花鍵套松動后,往外推出一部分,再用鋼管穿過花鍵套的退刀槽將花鍵套與花鍵一起取出(取出時勿必注意安全)

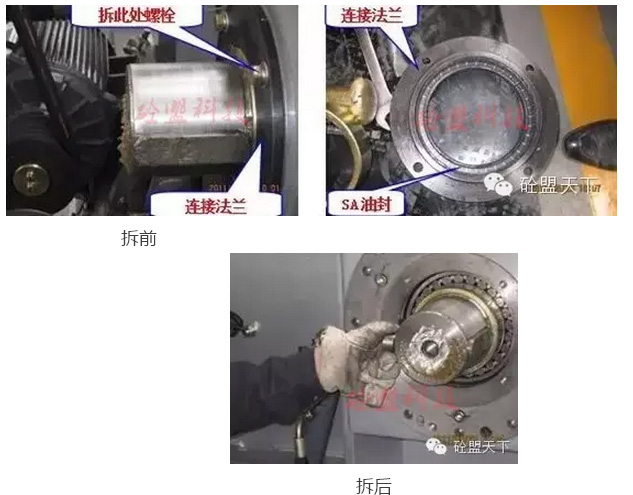

8,取出聯接法蘭(附帶取下SA油封)。

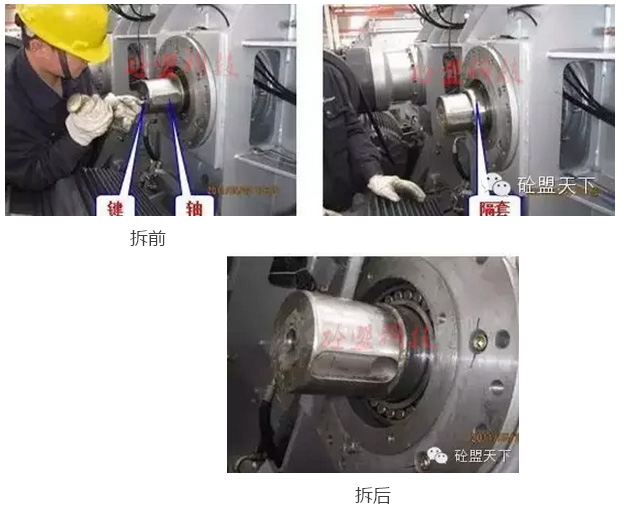

9,取下平鍵及隔套

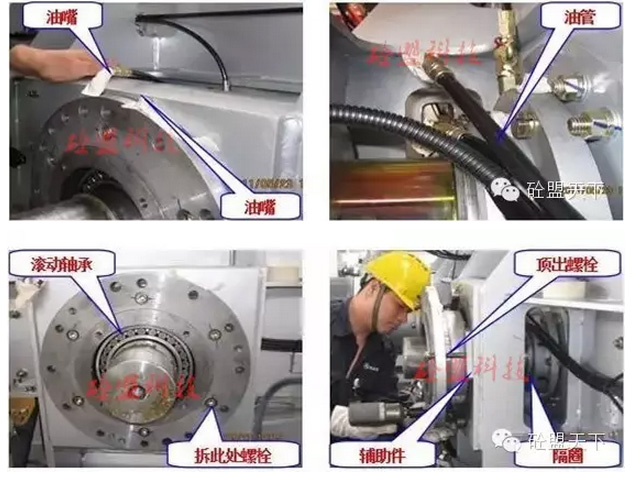

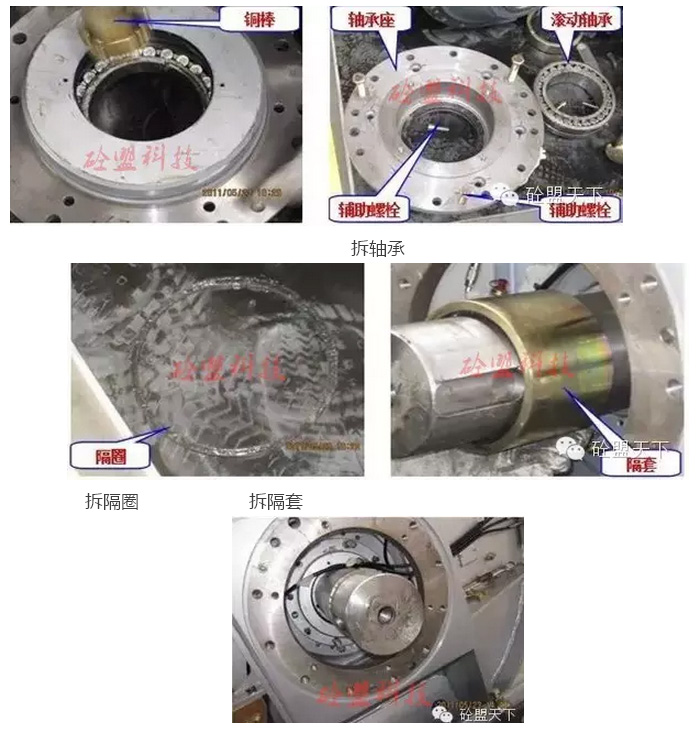

10,取出軸承座組件(包括軸承,軸承座,SA油封,隔圈,隔套)
拆軸承座
注意事項:
1》先將油口封好,再將軸承座及軸承一起拆下后,將軸承,SA油封分別敲出。最后取出隔圈,隔套。
2》拆軸承座時須用頂出螺栓將軸承座慢慢頂出,如螺栓不夠長時,可加二三塊厚度相同的鋼板輔助頂出。
3》拆滾動軸承時用力不可過大,以免損壞軸承。

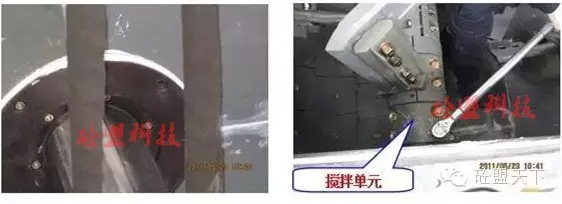

11,拆卸主機內攪拌臂(拆攪拌臂之前先用千斤頂把攪拌主軸頂。

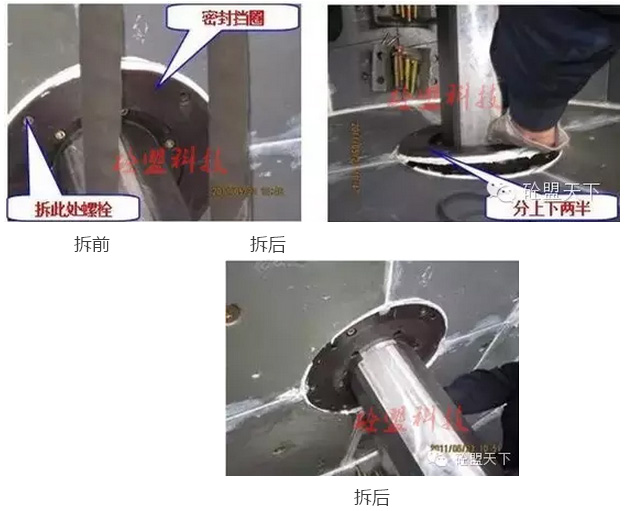

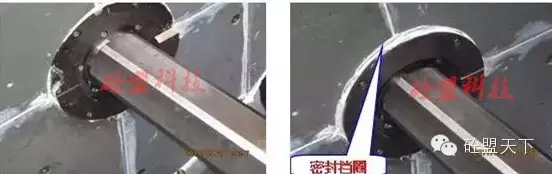

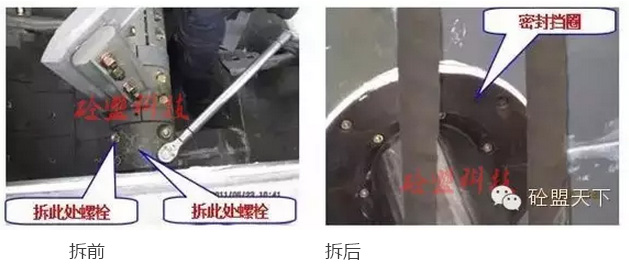

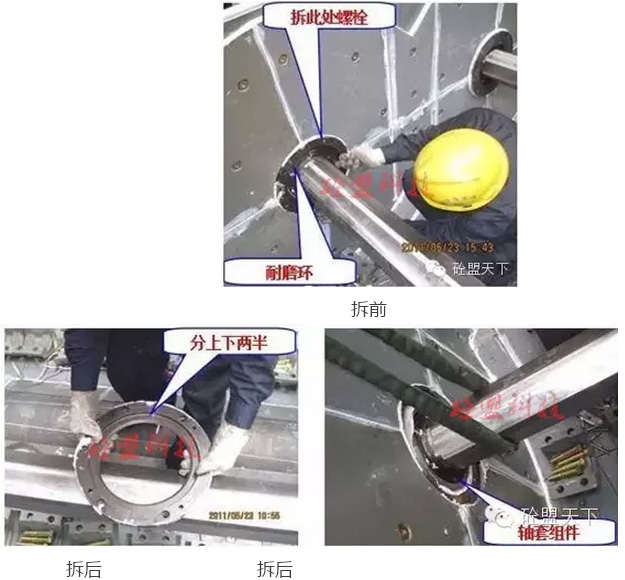

12,取下密封檔圈。如下圖

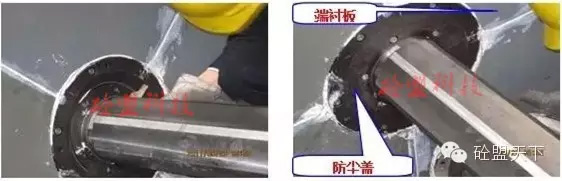

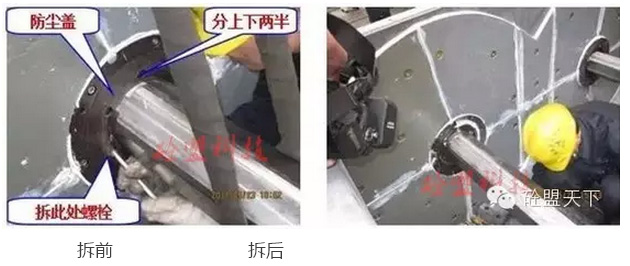

13,取下防塵蓋。

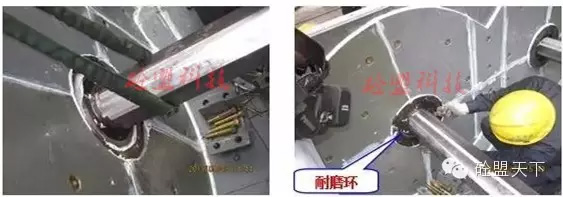

14,取出耐磨環。
15,取出定位環組件(定位環,SA油封,O型圈,浮動環,浮動密封圈)
注意事項:
1》拆前必須測量定位環與缸體的間隙尺寸并記錄;
2》先將定位環組件整體拆下,再逐一將定位環,SA油封,O型圈,浮動環,浮動密封圈分開取出。

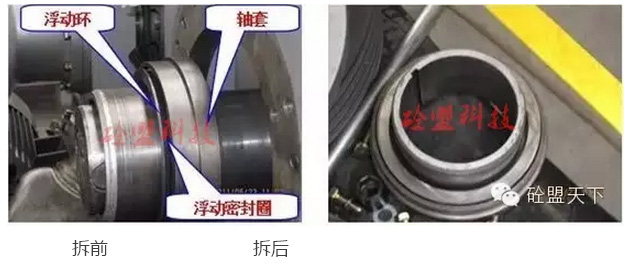

16,取出軸套組件(浮動環,浮動密封圈,軸套)
二, 從動軸端(尾端)拆卸步驟

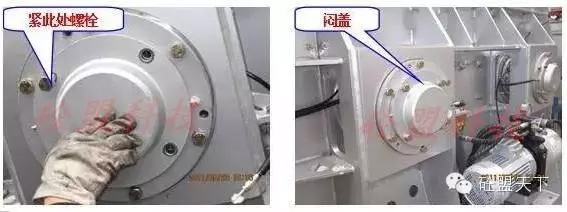

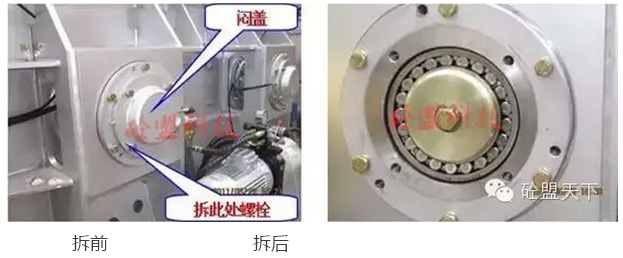

1,拆下密封端蓋
2,拆下軸端檔板
3, 軸承座及之后操作請參照主動軸端拆卸說明。
三,主動軸端(頭端)安裝步驟

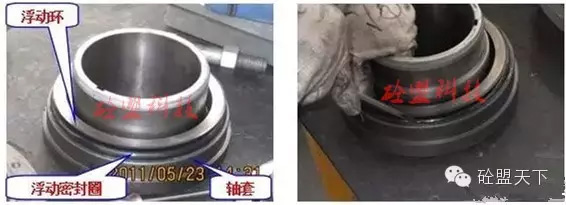

1,安裝軸套組件,把浮動環和浮動密封圈壓入軸套

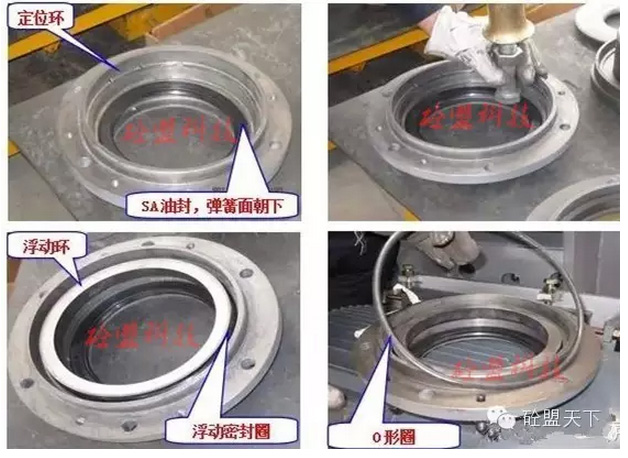

2,安裝定位環組件
注意事項:
1)SA油封、浮動環及浮動密封圈壓入到定位環,將O型圈裝入到定位環。
2)SA油封有彈簧面朝定位環外部及背離定位環

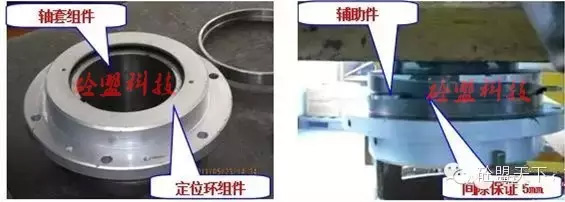

3.將定位環組件及軸套組件壓緊分別裝入攪拌主軸
1,將定位環組件及軸套組件壓緊。
2,將軸套組件裝入攪拌主軸
4,將定位環組件裝入攪拌主軸
注意事項:
軸套組件與定位環組件預壓,間隙保證5mm
吊裝前將軸套裝上,平穩吊裝,無碰傷,主機軸圓跳動<0.05 mm
定位環周邊與缸體間隙均勻,油路間隙保證在1.5 mm左右。
注意按先前測量并記錄定位環與缸體的間隙尺寸調整其間隙
5,裝上耐磨環
6,裝上防塵蓋
注意事項:
安裝時觀察防塵蓋與耐磨環外端外平齊誤差在1mm以內
耐磨環與防塵蓋的間隙要求:0.5-2.0mm,耐磨環與端襯板高度差1mm
7,裝上密封檔圈
8,裝上攪拌臂
注意事項:
各葉片的交錯角度和排部方式正確,請參考安裝圖冊
攪拌臂在軸上允許有不超過10MM的間隙,攪拌臂與主軸不接觸的4個點間隙必須大于3MM.
側攪拌臂的小刮刀裝好后與端襯板間隙均勻1-3MM
側刮刀與側護板靠端襯板側間隙<2MM
葉片與底襯板裝配間隙為1-5MM

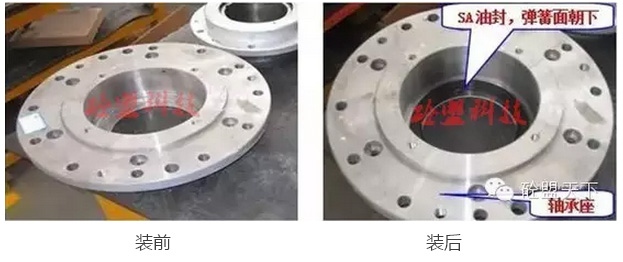

9,將SA油封裝入軸承座
注意事項:SA油封有彈簧面朝軸承座外部即背離軸承

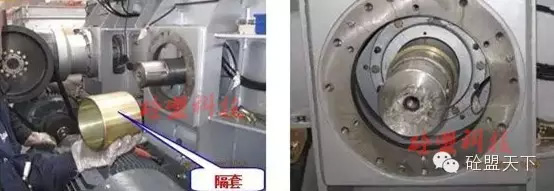

10,將隔套裝入攪拌主軸

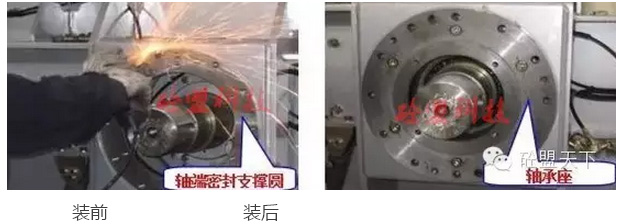

11,將軸承座裝入攪拌主軸上
注意事項:通過配磨隔圈保證軸承內外圈的平面度

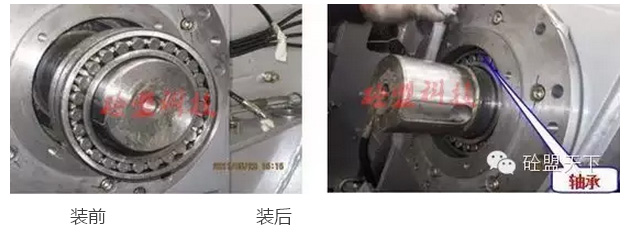

12,裝入軸承
注意事項:
1,攪拌機主機圓跳動<0.05MM,軸承座與軸承內外圈深度差<0.2MM(主動端深度為24MM,從動端深度為6MM)

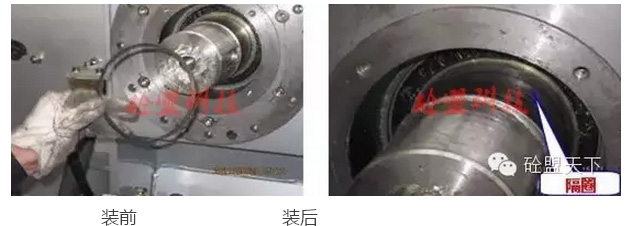

13,裝入隔套
14,裝上連接法蘭和SA油封
1)將SA油封裝入連接法蘭
2)將法蘭套入攪拌主軸
注意事項:SA油封裝入時彈簧面朝軸承座內部即面向軸承
15,裝上油咀

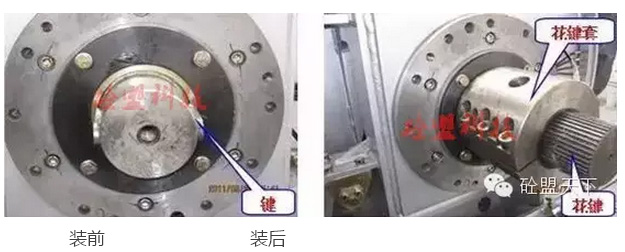

16,裝上平鍵,花鍵套,花鍵。
注意事項:花鍵軸的徑向跳動0.1MM
17,裝上減速機聯接套。

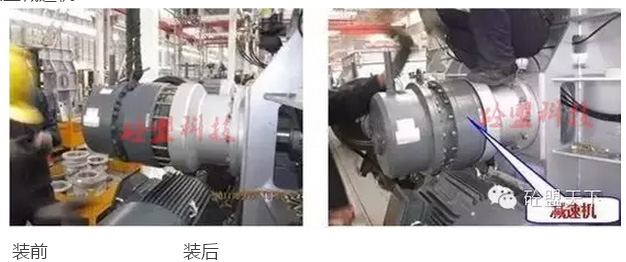

18,裝上減速機
注意事項:
聯接螺栓清洗,涂膠,擰緊螺絲,擰緊力矩180NM
減速機軸與花鍵軸向間隙1-2MM
19,裝入皮帶輪
注意事項:兩皮帶輪的平面度要求1MM(以減速機皮帶輪為基準校電機皮帶輪)
20,裝上V型皮帶
注意事項:
裝V型皮帶時,請注意松電機螺栓,裝好后再將電機螺栓鎖緊。
兩皮帶輪的平面度要求1MM(以減速機皮帶輪為基準校電機皮帶輪)
保證兩主軸的相位角正確,具體參照安裝圖紙
21裝上聯軸器,皮帶罩
四,從動端(尾端)安裝
1,之前安裝請參照頭端的安裝說明
2,裝入軸端檔板
3,裝入密封蓋
注意事項
1,防塵蓋與耐磨環的間隙5MM時立即更換;
2,防塵蓋與耐磨環的間隙調整為0.5-1.0MM,防塵蓋與耐磨環的外端面 平齊,
3,菊花軸聯套M20螺栓的鎖緊力矩520N.m
4,如頭端密封更換后,需手動旋轉皮帶輪使攪拌主軸360度,攪拌臂不 干涉,如有干涉,按圖冊攪拌臂分布圖重新調整攪拌臂角度。
5,定位環與軸套裝配準確,定位環周邊與缸體間隙均勻,間隙尺寸保證在4-5MM.
